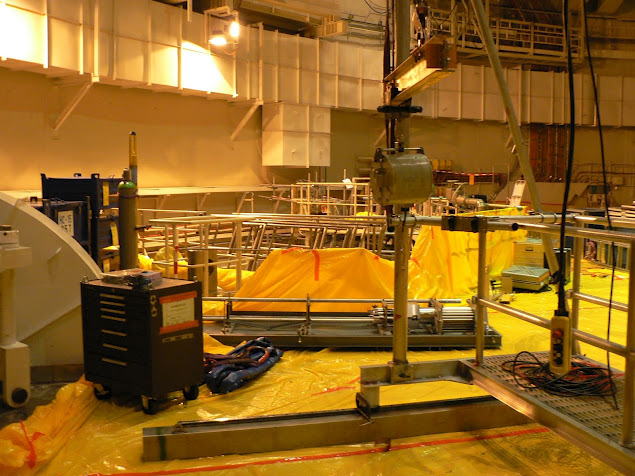

Probíhá manipulace s použitými palivovými soubory. Žlutá folie, aby se případná kontaminace "nerozťapala" po sále. Na její hranici probíhá případná dekontaminace.

Zavážecí stroj pro práci s palivovými soubory.

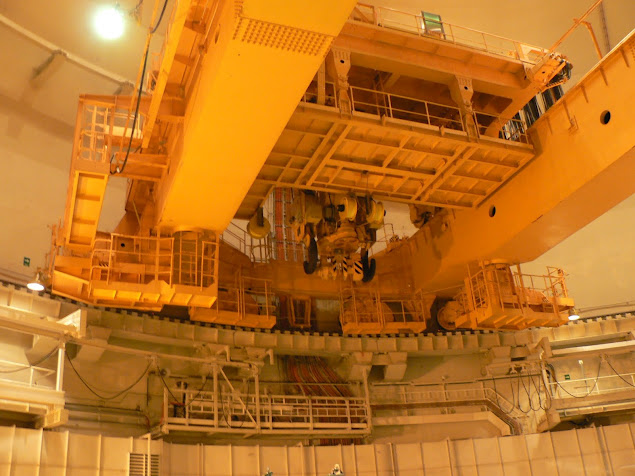

Manipulační jeřáb, nosnost 380 000 kg.

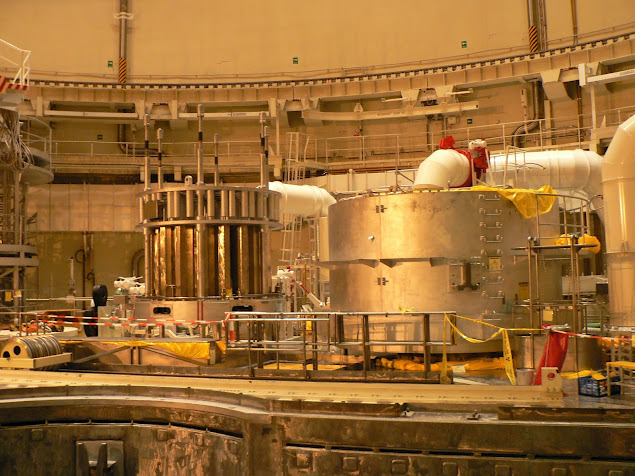

Ten velký válec, to je víko reaktoru. Váží 100 000 kg.

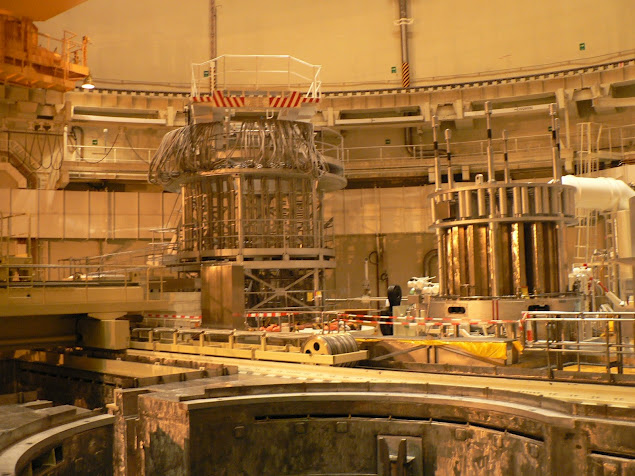

Vpravo další část víka reaktoru, slouží k ovládání regulačních tyčí pro nouzové zastavní štěpné reakce. Reaktor odstaví za 3 sekundy. Vlevo vrchní část systému víka pro ovládání reaktoru z blokové dozorny.

Hrdlo tlakové nádoby reaktoru.

Tzv. bazén je naplněn vodou s obsahem kyseliny borité. Ta "baští" neutrony. 2,5 metru pod hrdlem je aktivní palivo.

Pro pohlcení radiace by stačil vodní sloupec do výšky 1,2 metru. Hladina je sedmimetrová. Důvod je bezpečnostní a především se vyváží palivové soubory. Ty musí být neustále pod vodou. Palivový soubor měří 2,6 metru.

Obrázek je dostupný pod licencí Creative Commons


Autor: Petr Brožík
